Description
Marke : Elecbee
Besonderes Merkmal : ALC-Technologie, lineare Leistung
Steckverbindertyp : N-Stecker
Farbe : Gold
Enthaltene Komponenten : Nein
Produktinformation
Schritte zur Verwendung:
1) Die Außenantenne empfängt das Signal von der nächsten Mobilfunkbasisstation.
2) Die Außenantenne sendet das empfangene Signal über das Koaxialkabel an den installierten Repeater.
3) Der Repeater akzeptiert das niedrige Signal und verbessert es.
4) Das verbesserte Signal geht über das Verbindungskoaxialkabel zur Innenantenne.
5) Die Innenantenne sendet das verbesserte gute Signal an Ihr Mobiltelefon.
Installationsansätze:
1) Befestigen Sie den Außenantennenempfang auf dem Dach oder außerhalb des Fensters und richten Sie ihn auf den Signalturm aus.
2) Schließen Sie die Außenantenne über ein Kabel an den BTS-Port des Repeaters an.
3) Schließen Sie die Zimmerantenne(n) auch über ein Kabel an den MOBILE-Port des Repeaters an.
4) Stecken Sie das Netzteil in die Steckdose und schließen Sie die Installation ab.
Hinweis: Bitte erlauben Sie Farbunterschiede aufgrund von Monitorlicht.
| | |
|---|---|---|
|
|
|
Installationsdiagramm für den Signalverstärker des Mobiltelefons:
| | |
|---|---|---|
|
|
|
| | |
|---|---|---|
|
|
|
Merkmale:
- Typ: Signalverstärker
- Physische Bildfarbe: Gold
- Geräuschpegel: ≤-8dB
- DCS-Downlink: 58
- Gewinn (dB): DCS 53 Uplink
- Ausgangsleistung (dBm): ≥17
- Bandbreitenwelligkeit DCS: 15 dB
- E/A-Impedanz: 50/N-Anschluss
- E/A-Rückflussdämpfung: ≤-10 dB
- Übertragungsverzögerung: ≤0,5 us
- Downlink DCS1805-1885 (MHz)
- Einstellbereich der MGC-Verstärkung: ≥30dB
- Umgebungstemperatur: -10℃~50℃
- Stromversorgung: AC110~220V±10% 45~55Hz
- Intermodulationsdämpfung (Po=13dBm): ≥40dBc
- Abmessungen: ca. 130 x 100 x 20 mm/5 x 3,94 x 0,79 Zoll
- Schutzbandunterdrückung DCS: (BW-58dB)≤104MHz (BW-70dB)≤107MHz
- Nachdem die Installation abgeschlossen ist, wird der Signalstatus des Mobiltelefons gesucht, bevor der Verstärker nicht an die Stromversorgung angeschlossen wird. Zu diesem Zeitpunkt kann das Signal überhaupt nicht gefunden werden.
- Puffern Sie nach dem Anschließen der Stromversorgung etwa 30-60 Sekunden lang, das Mobiltelefonsignal ist voll, und Sie können sofort verschiedene Signale empfangen, die aufgrund eines schlechten Mobiltelefonsignalnetzes verzögert sind.
- Wenn das Signal des Host-Bildschirms nicht voll ist, bedeutet dies, dass die Signalquelle der festen Position der Außenantenne nicht die beste ist. Ändern Sie die feste Position der Außenantenne und fertig. (Hinweis: Die Außenantenne muss mehr als 5 Meter vom Host entfernt sein, sonst kommt es in der Regel zu einem „selbsterregten“ Zustand, also einem Fehlsignal)
- Ausführlichere Details zur Verwendung und Installation finden Sie in der Bedienungsanleitung. Vielen Dank für Ihre Mitarbeit.
- Hinweis: Bitte erlauben Sie den Farbunterschied aufgrund des Bildschirmlichts.

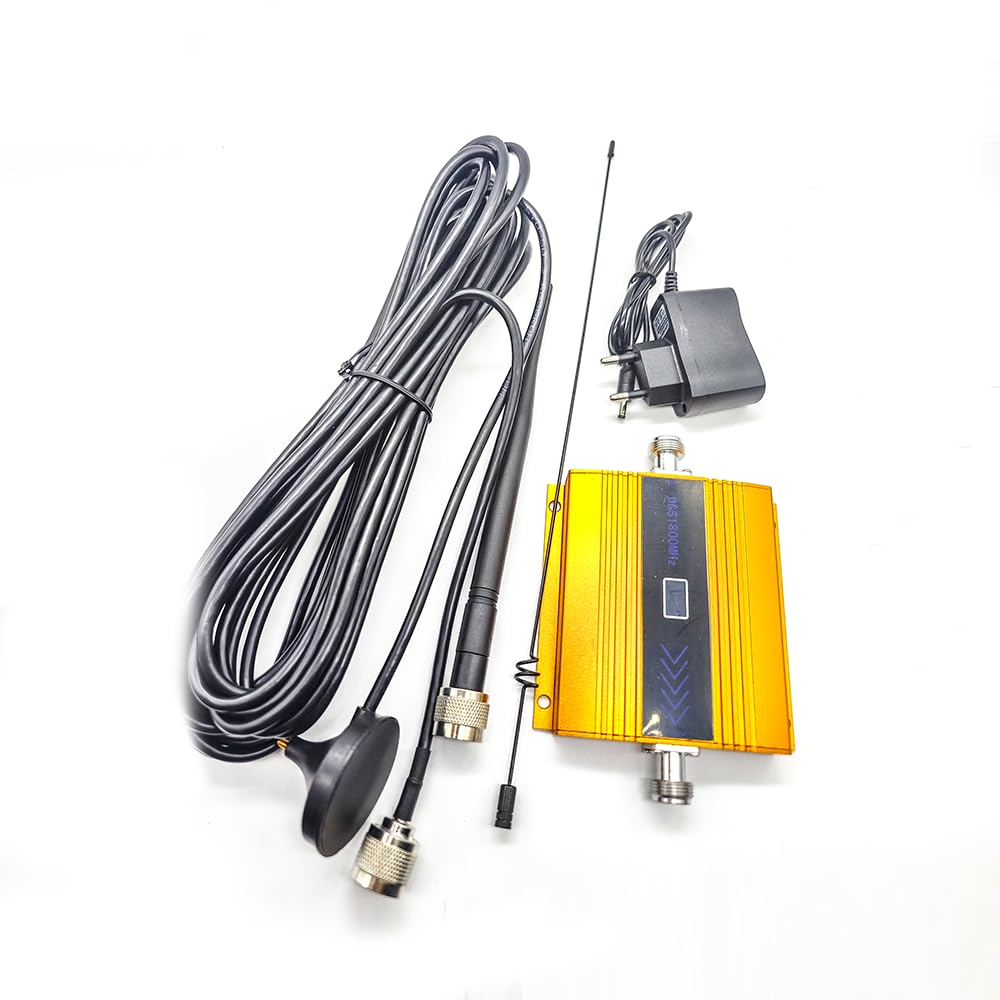

Paketliste:

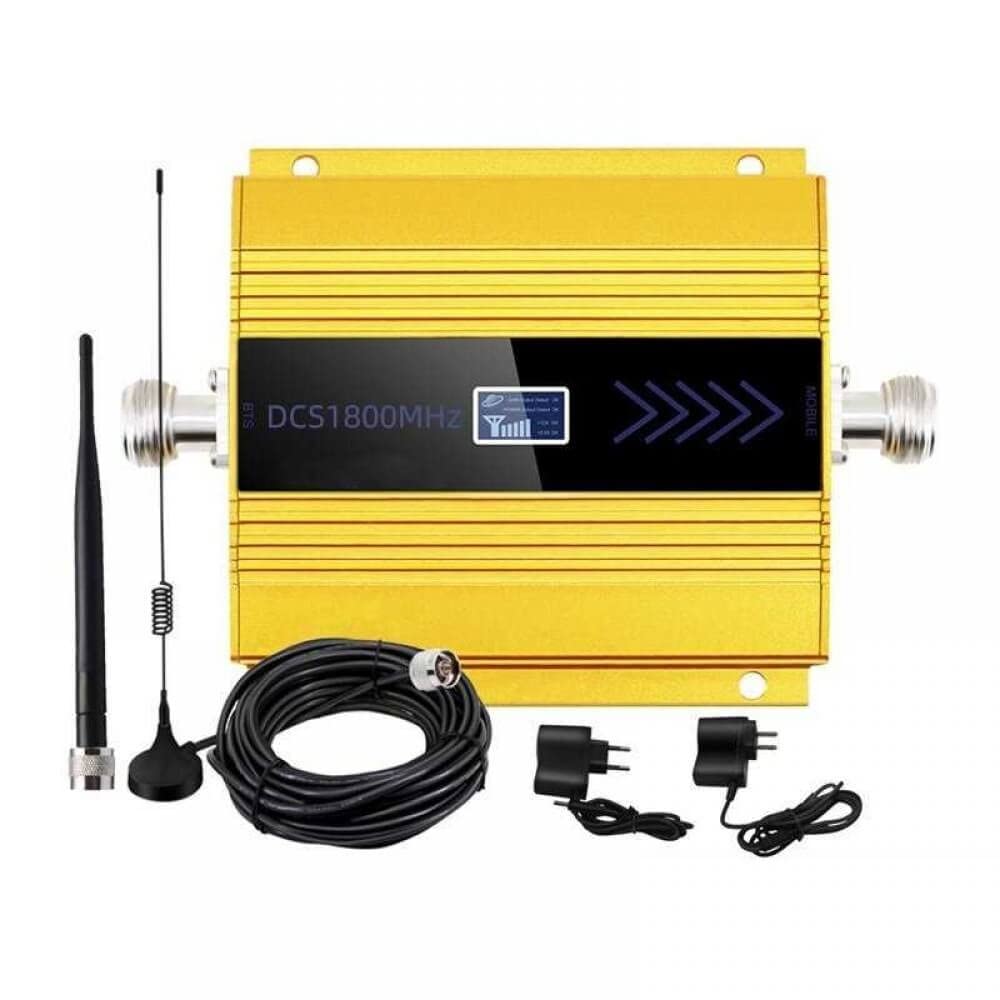

- 1 x 1800 MHz Signalverstärker
- 1 x Netzteil

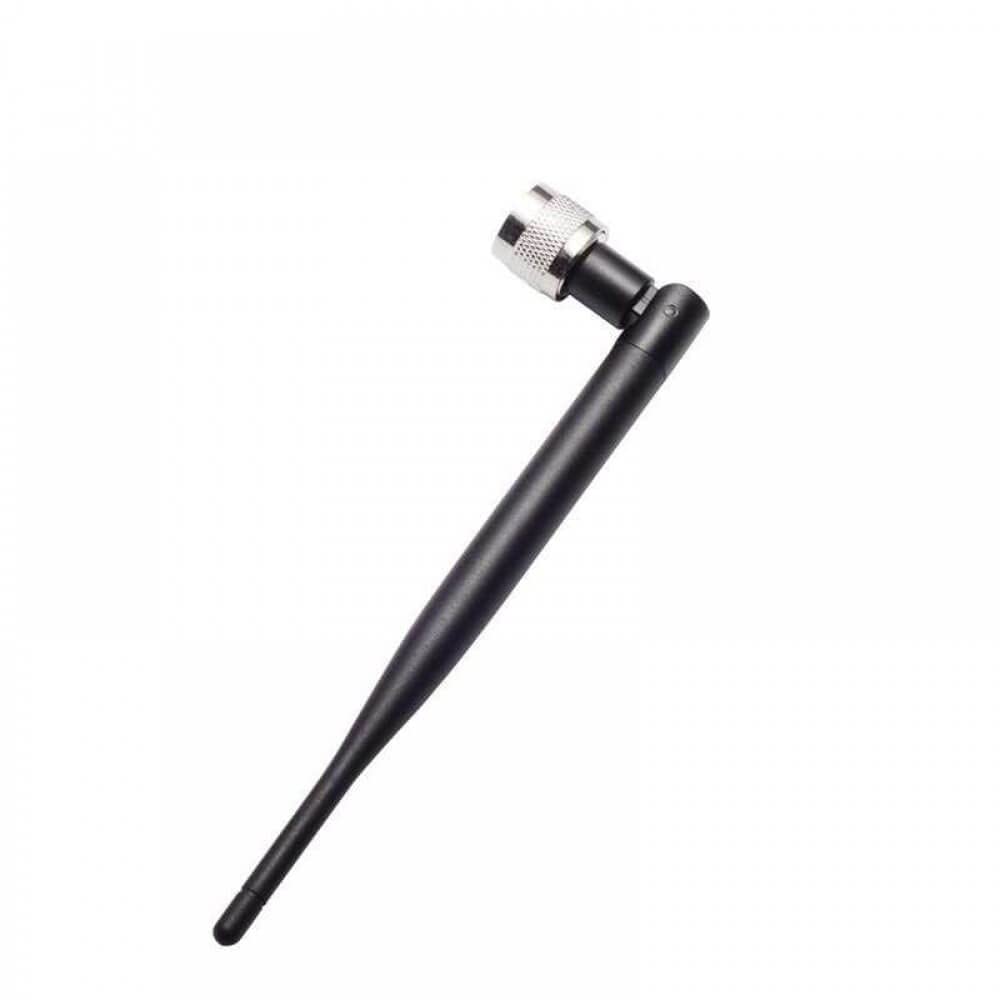

- 1 x Innenantenne N-Stecker (Omni-Gummiantenne)
- 1 x Außenantenne N-Stecker mit Kabel (5dBi Sucker-Antenne)
- 1 x-englisches Benutzerhandbuch
Im Lieferumfang enthalten
Produktinformation
Einfache Bedienung: Der Signalverstärker ist ein Vollduplex-Single-Port-Design. Hohe Verstärkung, einfach zu installieren und zu bedienen.
Einzigartige Technologie: Mit der ALC-Technologie wird der Grad der automatischen Anpassung erreicht. Die Umgebungstemperatur beträgt -10℃~50℃.
Hohe Leistung: Der Telefonsignalverstärker hat eine hohe lineare Leistung, eine stabile Kontrolle von Intermodulation und Streuung. Es gibt LED-Leuchten und Signalstatusanzeigen.
Entspricht dem Standard: Die Zuverlässigkeit entspricht dem GB6993-86-Standard. Elektromagnetische Verträglichkeit nach ETS300 609-4.
Packliste: 1x 1800 MHz Signalverstärker, 1x 5dBi Saugnapfantenne, 1x Omni-Gummiantenne, 1x Netzteil, 1x englisches Benutzerhandbuch.
